掌機-新型PSP類比搖桿(蘑菇頭)DIY維修
由 涼 發表於 12:53, Apr 25, 2008 | 文章分類: 非線上遊戲 | 標籤列表: PSP搖桿 PSP維修 PSP磨菇頭 PSP PSP類比 |
網址: http://yblog.org/archive/index.php/PSP_REPAIR


今天來寫點別的,分享一下新型PSP的類比搖桿DIY維修心得。

過年買的新P,沒想到一兩個月類比搖桿就卡住了(俗稱的蘑菇頭)。





後來去詢問維修事宜,台北SONY好像只有一個地方有修PSP(中山區的中山北路二段7747號)。而且從九點開到五點,換句話說你上班他們也上班,然後比你還早下班,對我們這種上班族來說,不挑禮拜六就只能請個小假過去一趟了。

如果機子沒有保固,或是動過手術,那麼SONY維修中心的最新報價,換一顆類比搖桿是800台幣,聽到這價位……當然還是先拿回家再想其他比較便宜的辦法。

後來自己上網找了一點資料,決定自己幫新P動手術,看看這蘑菇頭到底是怎麼回事,怎會那麼不堪用。

接下來我分享一下這部分的拆解維修步驟,要拆的朋友先建議你,手要洗乾淨,然後找個少灰塵的環境,當然還是要提醒一下,故障我是不負責的 ̄▽ ̄。



圖解新型PSP類比搖桿(蘑菇頭)維修法

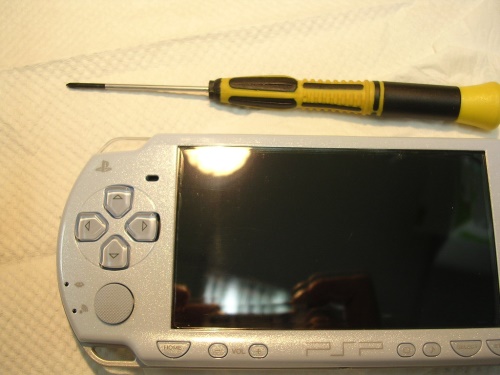

00:準備一把細螺絲十字起子,可去文具行或五金店買,開始要拆機子了

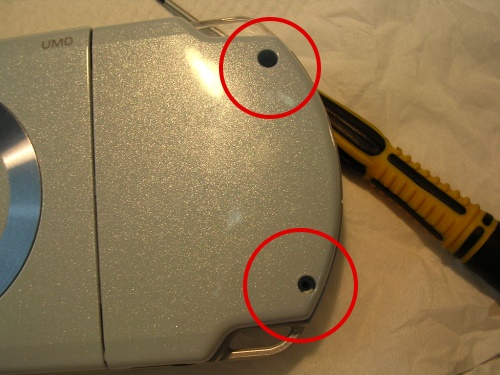

01PSP背後右邊有兩顆很好找,這兩顆螺絲先拔掉

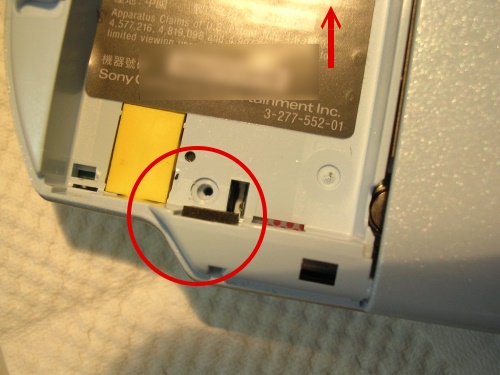

02:電池蓋拿下來,上方有一顆,然後保固貼紙下方一顆,特別注意的是,這張貼紙只要一撕下保固也會同時消失,且沒辦法貼回去,因為它有防拆浮水印。

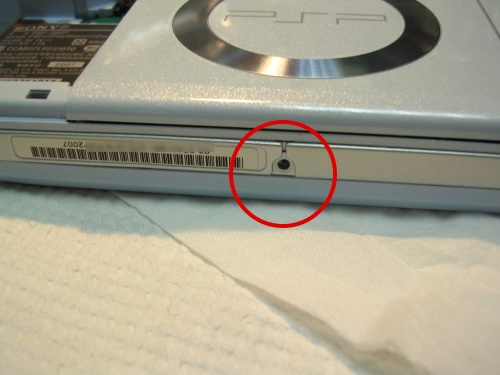

03:底下有一顆



04:上方有兩顆,所以一共有七個螺絲,拆完請小心放,掉了很難找。然後上蓋小心的拿掉,注意四周的卡榫蓋子拿掉應該沒有什麼問題。

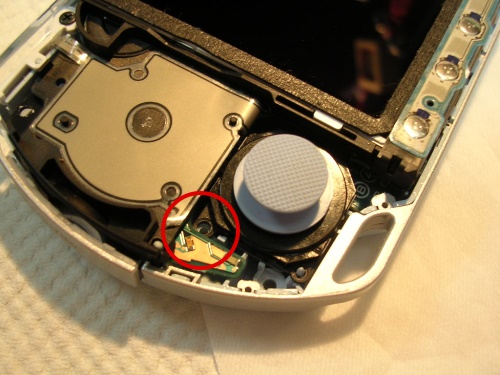

05:類比搖桿就這玩意了,上面只有一個螺絲,解下來吧

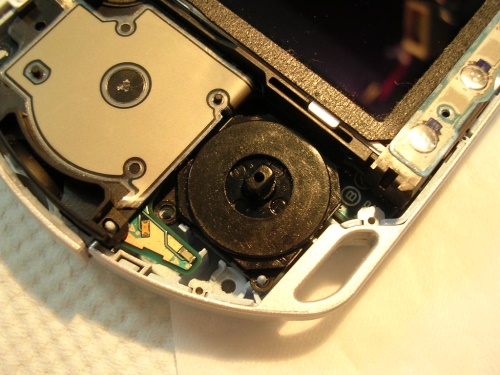

06:把類比的塑膠頭直接拔下來



07:這邊注意一下,有些教學會要你拆掉LCD,你可以看一下如果你的類比是跟我這種型一樣的,只有一顆螺絲,那就不用拆LCD,應該都可以不用拆才對。

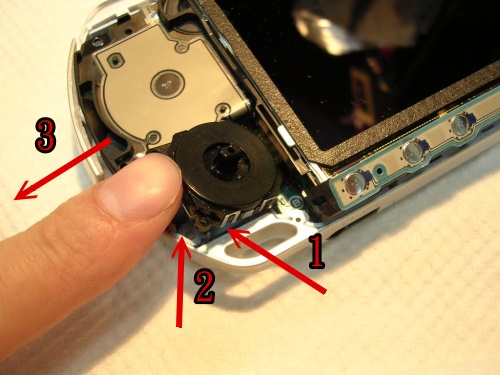

要拔類比了,首先用來拆螺絲的細起子,插入1箭頭的地方,然後往上挑一下,用點力量讓類比左下的小卡榫分離底座,類比的墊子就會鬆掉。然後2的位置用手指把類比墊拉著,然後往箭頭3的方向拔

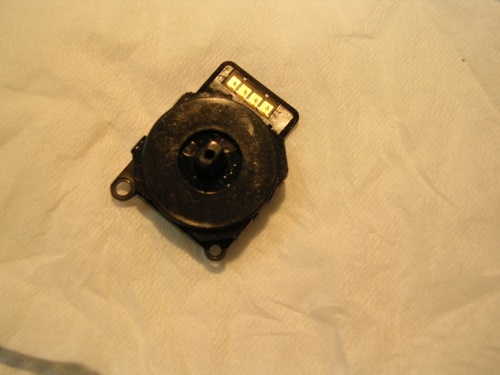

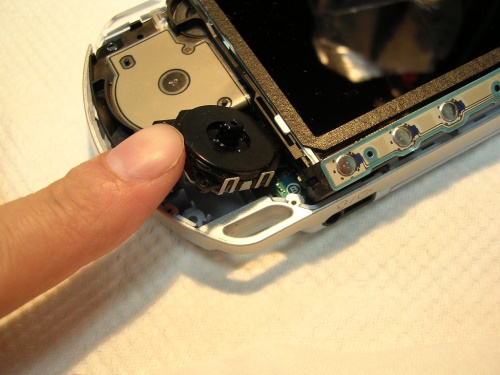

08OK拿起來了,簡簡單單。

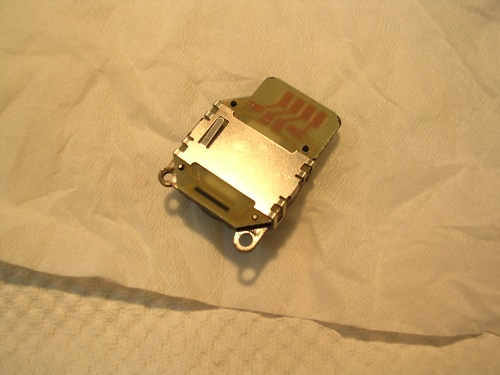

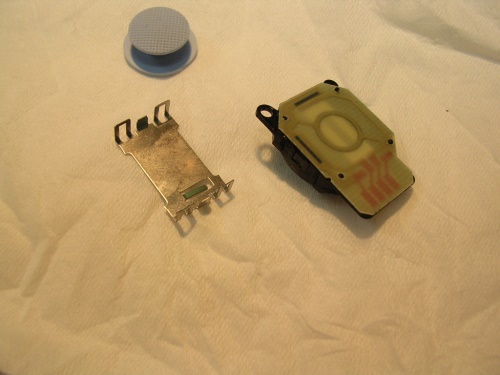

09:翻過來把鐵片拔拿下來


10:鐵片四個邊用指甲勾一下就可以了

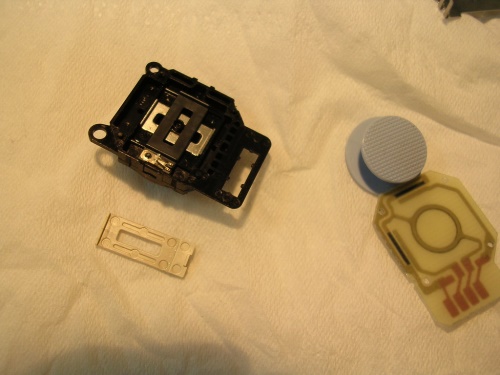

11:發現我的類比卡住原因了,裡面有兩片控制上下左右軌道的塑膠片,掉一片下來了,所以一般玩家類比會偏向某個方向也都是這邊卡住了。稍微看了一下這種機構設計,也難怪一大堆人哀嚎新P類比常故障,這邊的機構設計真的太單薄了(索尼故意的嗎?)。

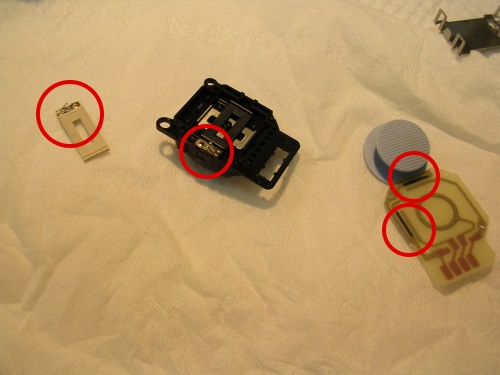

12:把塑膠片裝回去,注意金屬的地方,要對到IC版長方形黑色的位置,裝反了就無法感應。





13:塑膠片和金屬片重新組好,稍微播一下類比沒有問題,要裝回去了。裝回去的時候一樣斜30度插進去,然後往下扣入卡榫內。



注意:裝回去之前,你可以順便把LCD面版用眼鏡布或乾淨的拭鏡紙清潔一下,另外就是PSP上蓋的裡面也可以順便清潔,拔下來之後這兩個地方很容易沾到灰塵。

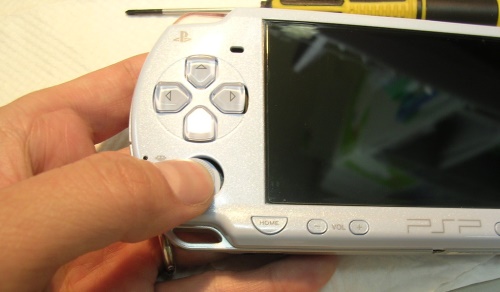

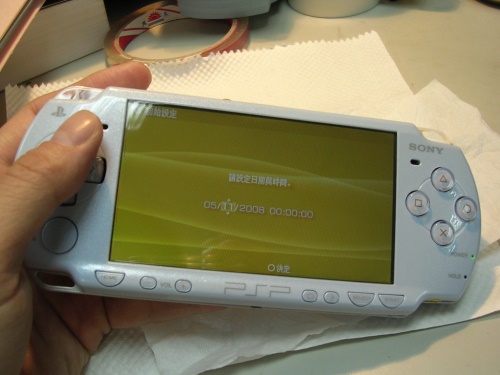

14ok完全復活了,一毛錢都沒花到,八百元拿去吃西提牛排還有找!





當初維修的人員是跟我說類比斷掉了,可見他是沒有拆起來檢查的,事實上只是塑膠片移位而已,SONY真的是賺很大啊!

分享這篇給PSP版友們,未來你的類比搖桿有問題,或是按鍵卡住都可以自己檢查,如果沒有保固需要花錢,可幫大家省一點荷包,畢竟最近物價漲很凶,錢不好存。如果是類比搖桿零件真的故障需要零件,網拍有260-600的價位不等原廠或副廠類比搖桿頭,可以上網買回來後再自己更換。

希望這篇對PSP版眾有幫助。
